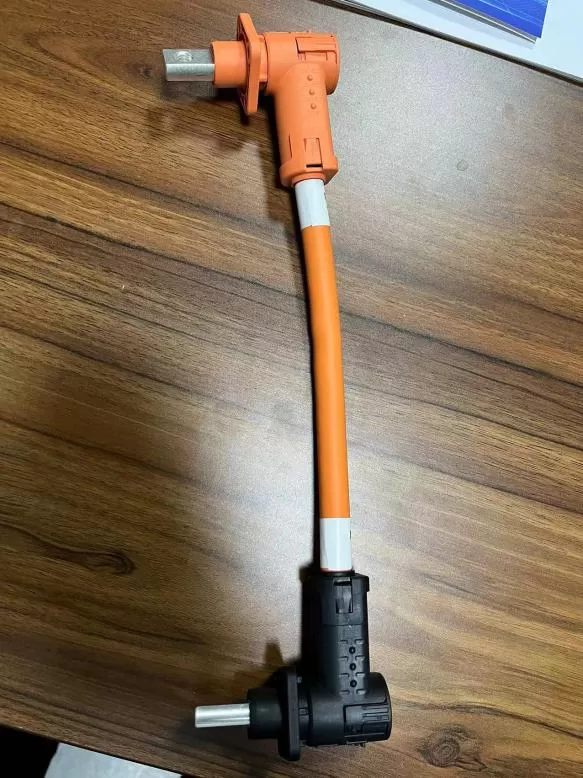

Högspänningskontakter och högspänningskabelstammar för nya energifordon

Kontaktdonet för högspänning för elfordon är en mekatronisk produkt som huvudsakligen består av fyra delar: kontaktdelarna är kärnkomponenterna i kontaktdonet som genomför den optiska och elektriska signalförbindelsen, genom insättning av kontaktdelarna fullbordas den erforderliga optiska och elektriska signalförbindelsen i fordonet; isolatorn och höljet har främst en fixerande, isolerande och mekaniskt skyddande funktion. Tillverkningsprocessen integrerar elektrisk prestandadesign, CNC-bearbetning, stämplingsteknik, plastpressningsteknik, precisionsgjutningsteknik, strikta testmetoder och flera andra tekniker i en kombination.

Eftersom kvaliteten och noggrannheten hos högspänningskontaktdonen direkt påverkar kontaktdonets elektriska, mekaniska och miljömässiga prestanda, vilket i sin tur påverkar elsäkerheten hos elfordon, är kvalitetskraven och tillverkningsprecisionen för högspänningskontaktdon relativt höga. De tillhör den högre förädlingsvärda delen av högvärdiga produkter inom kontaktdonsområdet.

Inom elfordonsindustrin är högspänningskontaktdon extremt viktiga komponenter som används i både fordon och laddningsinfrastruktur. De huvudsakliga användningsområdena för högspänningskontaktdon i fordonet är: DC, vattenvärmd PTC-laddare, luftvärmd PTC, DC-laddningsport, kraftmotor, högspänningskabelstam, underhållsbrytare, växelriktare, kraftbatteri, högspänningsbox, elektrisk luftkonditionering, AC-laddningsport, etc.

Högspänningskabeln för elfordon skiljer sig något från vanliga bilkablar, främst på grund av att användningsmiljön har förändrats avsevärt.

1. Hög spänning och hög ström (i fordonet)

Kan nå 600/300A, men batterispänningen hos traditionella fordon med förbränningsmotor är vanligtvis 12V, vilket motsvarar en spänningstålighet hos ledningen på mindre än 60V.

2. Stora kabeldiametrar och stort antal kablar (i fordonet)

Högspänningsbatteri, frekvensomformare, transformator/lågspänningsbatteri, luftkonditioneringskompressor, elektrisk värme, effektfördelningslista – många elektriska strukturer är anslutna med kablar, och ett enormt antal kablar placeras i ett begränsat utrymme.

3. Exponerat utrymme (utanför fordonet)

Laddpistolens kabeldel är under lång tid exponerad i öppet utrymme, med strikta krav på väderbeständighet, nötningsbeständighet, böjbeständighet, rivbeständighet, etc.

På grund av den höga spänningen/höga strömmen och det stora antalet kablar med stor diameter i fordonet står konstruktionen av kabelstammen inför utmaningar som kabeldragning, säkerhet, avskärmning, vikt och kostnad.
