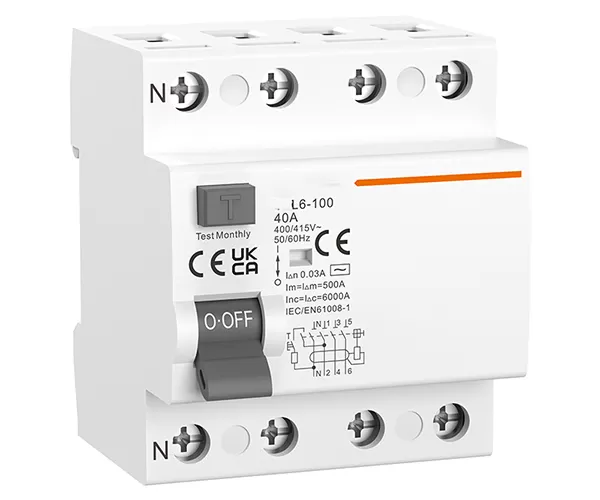

APL6-100 är en högkapacitiv magnetisk läckströmsbrytare som är kompatibel med IEC 61008-1-standarder, avsedd för industriella och kommersiella tillämpningar. Den kan hantera strömmar upp till 100A, vilket ger pålitligt läckströmsskydd och säkerställer säkerheten för personal och utrustning i högspänningsmiljöer.
Hanterar strömmar upp till 100A, vilket gör den lämplig för tunga applikationer.
Säkerställer snabb och pålitlig frånkoppling vid läckström.
Tillgänglig i båda konfigurationerna för att passa olika ledningssystem och applikationer.
Uppfyller internationella säkerhetsstandarder för jordfelsbrytare, vilket garanterar pålitlig prestanda.
Designad för enkel installation och användarvänlig drift med tydliga ON/OFF-indikatorer.
Ger effektivt skydd mot elektriska stötar och potentiella brandrisker orsakade av läckströmmar.
Byggd med högkvalitativa material för att tåla tuffa driftsförhållanden och säkerställa en lång livslängd.
Tekniska data | |
Standard | IEC/EN61008-1 |
Skydd | Jordfel |
Utlösningstyp | Elektromagnetisk |
Skyddstyp (läckström) | AC,A,G,S |
Antal poler | 2P(1P+N),4P(3P+N), N-pol på höger sida |
Märkström (In) | 16,25,32,40,63,80,100A |
Märkkänslighetsström I△n | 10,30,100,300 mA (10 mA endast för In=16-25 A) |
Frånkopplingstid för jordfelsström under I△n | ≤0,1 s |
Märkkapacitet för in- och frånkoppling av jordfelsström (I△m) | 500 A (In=16-40 A), 10 In (In=63-100 A) |
Märkspänning (Ue) | 1P+N:230/240 V~,3P+N:400/415 V~ |
Märkfrekvens | 50/60 Hz |
Märkbrytförmåga | 6 000 A, 10 000 A |
SCPD-säkring | 6000 – 10000 |
Märkstötspänning (1,5/50) Uimp | 4 000 V |
Dielektrisk provspänning vid nätfrekvens i 1 min | 2 kV |
Elektrisk livslängd | 2 000 cykler |
Mekanisk livslängd | 4 000 cykler |
Kontaktlägesindikator | Ja |
Jordfelsindikator | Ja |
Skyddsklass | IP20 |
Omgivningstemperatur | -5 °C till +40 °C, max 95 % luftfuktighet |
Anslutningstyp | Kabel/pinnskena/gaffelskena |
Max anslutningsarea för kabel | 35 mm² |
Max åtdragningsmoment | 2,5 Nm |
Installation | Montering på 35 mm DIN-skena |
Anslutning | Från ovansidan och undersidan |
