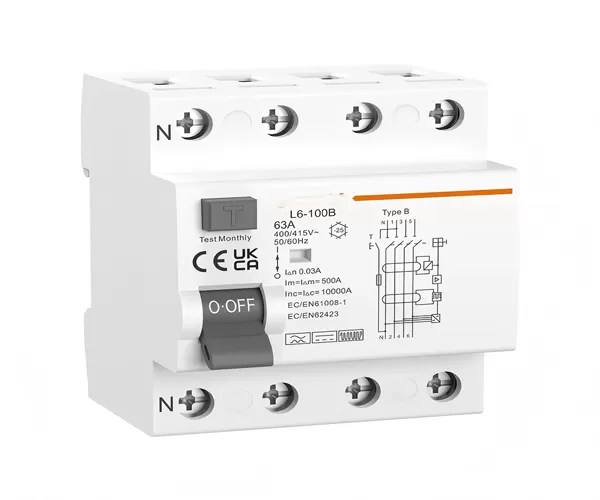

AP Typ B Jordfelsbrytare Strömstyrd jordfelsbrytare (RCCB), med en märkström på 100A och förmåga att detektera ett brett spektrum av läckströmmar, är en robust och hållbar RCCB idealisk för högströmsapplikationer som industriella miljöer, förnybara energisystem och laddningsinfrastruktur för elfordon. APL6-100B säkerställer förbättrad säkerhet och pålitlighet, och skyddar människor och utrustning från risken för läckström.
Ger avancerat skydd mot AC-, pulserande DC- och jämn DC-läckströmmar för maximal säkerhet i komplexa elektriska miljöer.
Klassificeringen på 100A gör den lämplig för högpresterande applikationer och krävande industriella miljöer.
Erbjuder effektivt skydd för system med frekvenser upp till 1000 Hz, ideal för installationer med växelriktare och frekvensomriktare.
Upptäcker och reagerar på även de minsta jordläckströmmar, vilket garanterar maximal säkerhet för personal och utrustning.
Tillverkad av hållbara, högkvalitativa material för att motstå tuffa industriella förhållanden och säkerställa långvarig prestanda.
Designad för enkel DIN-skenmontering och har tydliga statusindikatorer för enkel övervakning och felsökning.
Uppfyller internationella säkerhetsstandarder för typ B RCCB, vilket garanterar pålitligt skydd och efterlevnad.
Tekniska data | |
Standard | IEC61008-1, IEC62423 |
Skydd | Jordfel |
Utlösningstyp | Elektromagnetisk |
Skyddstyp (läckström) | B |
Antal poler | 2P(1P+N), 4P(3P+N), N-pol till vänster |
Märkspänning (Ue) | 2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~ |
Isolationsspänning Ui | 500V |
Märkströmmar (In) | 16,25,32,40,63,80,100A |
Märkkänslighetsströmmar I△n | 30,100,300mA |
Restströms frånkopplingstid vid I△n | ≤ 0,1s |
Märk restströms slutnings- och brytförmåga (I△m) | 500A(In≤50A), 10In(In>50A) |
Märkfrekvens | 50/60Hz |
Märkbrytförmåga | 10 000A |
SCPD-säkring |
|
Märkstötspänning (1,5/50) Uimp | 4 000V |
Isolationsprovspänning vid nätfrekvens i 1 min | 2,5kV |
Elektrisk livslängd | 2 000 cykler |
Mekanisk livslängd | 4 000 cykler |
Kontaktlägesindikator | Ja |
Jordfelsindikator | Ja |
Skyddsgrad | IP20 |
Omgivningstemperatur | -25°C till +40°C, max 95 % luftfuktighet |
Anslutningstyp | Kabel/stiftskena/gaffelskena |
Max. anslutningsarea för kabel | 35 mm² |
Max. åtdragningsmoment | 2,5 N·m |
Installation | Montering på 35 mm DIN-skena |
Anslutning | Uppifrån och underifrån |
