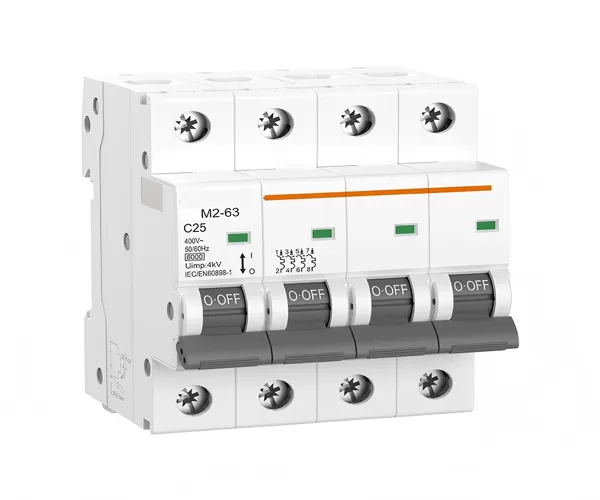

APM2-63 miniatyr effektbrytare(MCB) använder en energilagrande manövermekanism, vilket resulterar i en längre livslängd; höljet och funktionella komponenter är tillverkade av importerade plastmaterial som är flamskyddade, värmebeständiga och slagtåliga; och dess höga begränsningsförmåga av ström garanterar produktseriens kostnadseffektivitet.
Förebygger effektivt elektriska bränder, skyddar ledningar och apparater från skador. Känsligare och snabbare än en säkring.
Enkelt att återställa efter ett fel, vilket eliminerar behovet av säkringsbyte.
Lämplig för bostäder, kommersiella byggnader, datacenter, marina och industriella miljöer.
CB, CE, UKCA, Inmetro
Tekniska data | |
Standard | IEC/EN 60898-1 |
Skydd | Överström och kortslutning |
Utlösningstyp | Termomagnetisk |
Antal poler | 1P,2P,3P,4P,1P+N,3P+N |
Märkspänning (Ue) | 240/415V~ |
Märkströmmar (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Märkfrekvens | 50/60Hz |
Märkkortslutningskapacitet (Icn) | 6kA |
Energibegränsningsklass | 3 |
Märkstötspänning (Uimp) (1,2/50 μs) | 4kV |
Dielektrisk provspänning | 2kV (50/60 Hz, 1 min.) |
Termisk utlösningskarakteristik | (1,13–1,45) x In |
Omedelbar utlösningskarakteristik | B: (3–5) x In, C: (5–10) x In, D: (10–20) x In |
Elektrisk livslängd | 4 000 cykler |
Mekanisk livslängd | 10 000 cykler |
Kontaktlägesindikator | grön AV/röd PÅ |
Skyddsklass | IP20 |
Omgivningstemperatur | −5 °C till +40 °C, max 95 % luftfuktighet |
Anslutningstyp för plint | Kabel/stiftskena |
Max. kabelarea | 25 mm² |
Max. åtdragningsmoment | 2,5 N·m |
Installation | Montering på 35 mm DIN-skena |
Matningsriktning | Bidirektionell |
