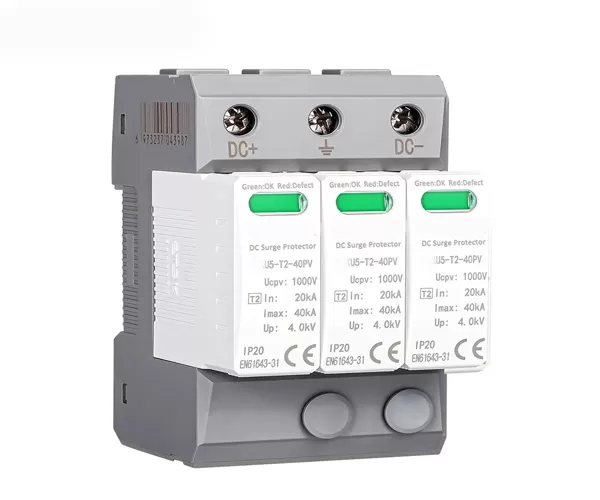

APU5-T2 DC överspänningsskydd (SPD) är lämpligt för AC 50/60Hz distributions- och styrsystem med en märkspänning på enfas 230V/ trefas 400V. Det uppfyller testkraven för nivå II för överspänningsskydd (SPD) och används för att undertrycka transient överspänning under utrustningens tåliga överspänning, avleda överspänningsenergi och därmed skydda systemets kretsar och utrustning.
Överspänningsskydd leder snabbt bort överspänningar eller strömmar i ett elsystem till jord, vilket förhindrar att dessa spänningar eller strömmar flyter genom utrustningen och därmed skyddar den mot skador.
Begränsar effektivt överspänningar och urladdningsströmmar, vilket säkerställer säkerheten för elektronisk utrustning.
Genom att minska överspänningar i ett elsystem förbättrar överspänningsskydd systemets stabilitet och tillförlitlighet, vilket minskar förekomsten av systemfel.
Det ger säkerhetsskydd för olika elektroniska enheter, instrument och kommunikationslinjer.
Tekniska data | ||||||
SPD-klassificering enligt IEC/EN61643-11 | T2 | T2 | T2 | T2 | T2 | |
Max. kontinuerlig driftspänning (AC) | Uc | 150V | 275V | 320V | 385V | 440V |
Max. kontinuerlig driftspänning (AC) | Uc(N-PE) | 255V | 255V | 255V | 255V | 255V |
Nominell urladdningsström (8/20 μs) | In | 20kA | 20kA | 20kA | 20kA | 20kA |
Maximal urladdningsström (8/20 μs) | Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
Spänningsskyddsnivå | Up | ≤0,8kV | ≤1,3kV | ≤1,5kV | ≤1,8kV | ≤2,0kV |
Spänningsskyddsnivå 5 kA | Up | ≤0,6kV | ≤1,0kV | ≤1,2kV | ≤1,4kV | ≤1,6kV |
Spänningsskyddsnivå | Up(N-PE) | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV | ≤1,5kV |
Max. back-up säkring | 125AgL | |||||
Svarstid | tA | ≤25ns | ||||
Svarstid | tA(N-PE) | ≤100ns | ||||
Driftstemperaturområde | Tu | -40°℃~80℃ | ||||
Driftstatus/felindikering | Grön/Röd | |||||
Tvärsnittsarea (min.) | 4mm² | |||||
Tvärsnittsarea (max.) | 35mm² | |||||
För montering på | 35 mm DIN-skena | |||||
Höljesmaterial | Thermal Plastic UL94-V0 | |||||
Skyddsgrad | IP20 | |||||
Antal poler | 1P,2P,3P,4P,1P+NPE,3P+NPE | |||||
